| Multiaxial - Gelege |
 |
Produktinformation zum
Download. |
 |
|

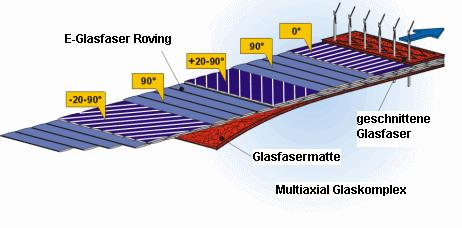

Gelege sind
nichtgewebte textile Flächengebilde, deren Fasern endlos und parallel
nebeneinander liegen und durch einen Nähfaden oder eine Thermofixierung in
ihrer Lage festgehalten werden. Ob Luft- und Raumfahrt, Bootsbau oder
Motorsport, viele Bereiche steigern ihre Wettbewerbsfähigkeit durch
Ausnutzung der Vorteile von Multiaxialgelegen.
|
Technische Spezifikation |
| |
|
| Glasart: |
E-Glas |
| Nähfaden: |
Polyester |
| Schlichte: |
Silane |
| Harzsysteme: |
Geeignet für Epoxi-, Polyester- und Vinylesterharze |
Multiaxial-Gelege weisen folgende
Vorteile gegenüber herkömmlichen Geweben auf:
- Hohe Drapierbarkeit je nach Gewicht und Vernähung
- Bessere mechanische Eigenschaften
- Leichte Handhabung, das Gelege bleibt auch beim Schneiden stabil
- Gute Tränkbarkeit und geringerer Harzverbrauch
- Belastungsorientierte Faserausrichtung
- Hochwertige Oberflächen durch geringere Faserabdrücke
|
|
 |
| |
|
|
Artikel |
Gewicht |
Breite |
 |
| HP-B320E |
320 g/m² |
127 cm |
Bidiagonal-Gelege
+45° (160g) / -45° (160g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
3,77 |
3,36 |
2,93 |
2,51 |
2,09 |
| netto |
3,17 |
2,82 |
2,46 |
2,11 |
1,76 |
| |
 |
| |
|
Anwendungsgebiete: |
|
Bootsbau, Behälterbau, Sportindustrie,
Torsionselemente.
Sehr gut geeignet für komplizierte Geometrien. |
| |
|
Rechnerische Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 212 g/m²
Laminatdicke: 0,31 mm
Laminatgewicht: 532 g/m² |
|
 |
| |
|
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-B450E |
450 g/m² |
127 cm |
Bidiagonal-Gelege
+45° (225g) / -45° (225g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
4,69 |
4,11 |
3,52 |
2,93 |
2,58 |
| netto |
3,94 |
3,45 |
2,96 |
2,46 |
2,17 |
|
| |
|
|
| |
| Anwendungsgebiete: |
Bootsbau, Behälterbau, Sportindustrie, Torsionselemente.
Sehr gut geeignet für komplizierte Geometrien. |
| |
Rechnerische Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 300 g/m²
Laminatdicke: 0,43 mm
Laminatgewicht: 750 g/m² |
|
 |
| |
|
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-B600E |
600 g/m² |
127 cm |
Bidiagonal-Gelege
+45° (300g) / -45° (300g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
5,47 |
4,69 |
4,22 |
3,75 |
3,13 |
| netto |
4,60 |
3,94 |
3,55 |
3,15 |
2,63 |
|
| |
|
|
| |
| Anwendungsgebiete: |
Bootsbau, Behälterbau, Fahrzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 400 g/m²
Laminatdicke: 0,58 mm
Laminatgewicht: 1000 g/m² |
|
 |
| |
|
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-B810E |
810 g/m² |
127 cm |
Bidiagonal-Gelege
+45° (400g) / -45° (400g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
7,39 |
6,33 |
5,27 |
4,64 |
3,80 |
| netto |
6,21 |
5,32 |
4,43 |
3,90 |
3,19 |
|
| |
|
|
| |
| Anwendungsgebiete: |
Bootsbau, Behälterbau, Flugzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 537 g/m²
Laminatdicke: 0,78 mm
Laminatgewicht: 1347 g/m² |
|
 |
| |
|
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-BC1050E |
1050 g/m² |
127 cm |
Bidirektional-Glas-Komplex
0° (300g) / 90° (300g) / 450g Matte |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
8,13 |
6,96 |
5,81 |
5,11 |
4,18 |
| netto |
6,83 |
5,85 |
4,88 |
4,29 |
3,51 |
|
| |
|
|
| |
| Anwendungsgebiete: |
Bootsbau, Behälterbau, Flugzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische Daten für Handlaminate
mit 35% Faservolumenanteil
Harzverbrauch: 863 g/m²
Laminatdicke: 1,15 mm
Laminatgewicht: 1913 g/m² |
|
 |
| |
|
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-T750E |
750 g/m² |
127 cm |
Triaxial-Gelege
0° (280g) / -45° (235g) / +45° (235g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
6,90 |
5,91 |
4,93 |
4,34 |
3,55 |
| netto |
5,80 |
4,97 |
4,14 |
3,65 |
2,98 |
| |
|
|
| |
|
Anwendungsgebiete: |
Bootsbau,
Behälterbau, Flugzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische
Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 500 g/m²
Laminatdicke: 0,72 mm
Laminatgewicht: 1250 g/m² |
| |
|
 |
| |
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-T1150E |
1150 g/m² |
127 cm |
Triaxial-Gelege
0° (550g) / -45° (300g) / +45° (300g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
31,7m² (rl) |
2 Rollen |
|
|
| € / m² |
10,59 |
9,07 |
7,56 |
6,65 |
5,44 |
| netto |
8,90 |
7,62 |
6,35 |
5,59 |
4,57 |
| |
|
|
| |
|
Anwendungsgebiete: |
Bootsbau,
Behälterbau, Fahrzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische
Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 763 g/m²
Laminatdicke: 1,11 mm
Laminatgewicht: 1913 g/m² |
| |
|
 |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-Q850E |
860 g/m² |
127 cm |
Quadraxial-Gelege
0° (280g) / -45° (150g) / 90° (280g) / +45° (150g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
7,82 |
6,71 |
5,59 |
4,91 |
4,02 |
| netto |
6,57 |
5,64 |
4,70 |
4,13 |
3,38 |
| |
|
|
| |
|
Anwendungsgebiete: |
Bootsbau,
Behälterbau, Fahrzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische
Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 564 g/m²
Laminatdicke: 0,82 mm
Laminatgewicht: 1414 g/m² |
| |
|
 |
| |
|
|
|
|
|
| |
|
|
Artikel |
Gewicht |
Breite |
|
|
| HP-Q1200E |
1200 g/m² |
127 cm |
Quadraxial-Gelege
0° (300g) / -45° (300g) / 90° (300g) / +45° (300g) |
| |
|
Preis |
ab 1m² |
ab 5m² |
ab 10m² |
ab 25m² |
63,5m² (rl) |
|
|
| € / m² |
11,04 |
9,47 |
7,89 |
6,94 |
5,68 |
| netto |
9,28 |
7,96 |
6,63 |
5,83 |
4,77 |
| |
|
|
| |
|
Anwendungsgebiete: |
Bootsbau,
Behälterbau, Fahrzeugbau,
Sportindustrie, Rotorblattherstellung |
| |
Rechnerische
Daten für Handlaminate
mit 40% Faservolumenanteil
Harzverbrauch: 800 g/m²
Laminatdicke: 1,15 mm
Laminatgewicht: 2000 g/m² |
| |
|
|
| |
|
|
|
